Detalizēts rullīšu ķēdes izmēru pielaides standartu skaidrojums: precizitātes un uzticamības galvenā garantija
Daudzās jomās, piemēram, rūpnieciskajā transmisijā, mehāniskajā transportēšanā un transportā,rullīšu ķēdes, kā galvenie transmisijas komponenti, ir cieši saistīti ar izmēru pielaides kontroli darbības stabilitātes, transmisijas precizitātes un kalpošanas laika ziņā. Izmēru pielaides ne tikai nosaka rullīšu ķēdes un zobrata sazobes atbilstību, bet arī tieši ietekmē transmisijas sistēmas enerģijas patēriņu, troksni un uzturēšanas izmaksas. Šajā rakstā tiks vispusīgi analizēti rullīšu ķēžu izmēru pielaides standarti, ņemot vērā pamatjēdzienu izmērus, galvenos starptautiskos standartus, galvenos ietekmējošos faktorus un pielietojuma izvēli, sniedzot profesionālu atsauci nozares pielietojumiem.
I. Rullīšu ķēžu galveno izmēru un pielaižu pamatzināšanas

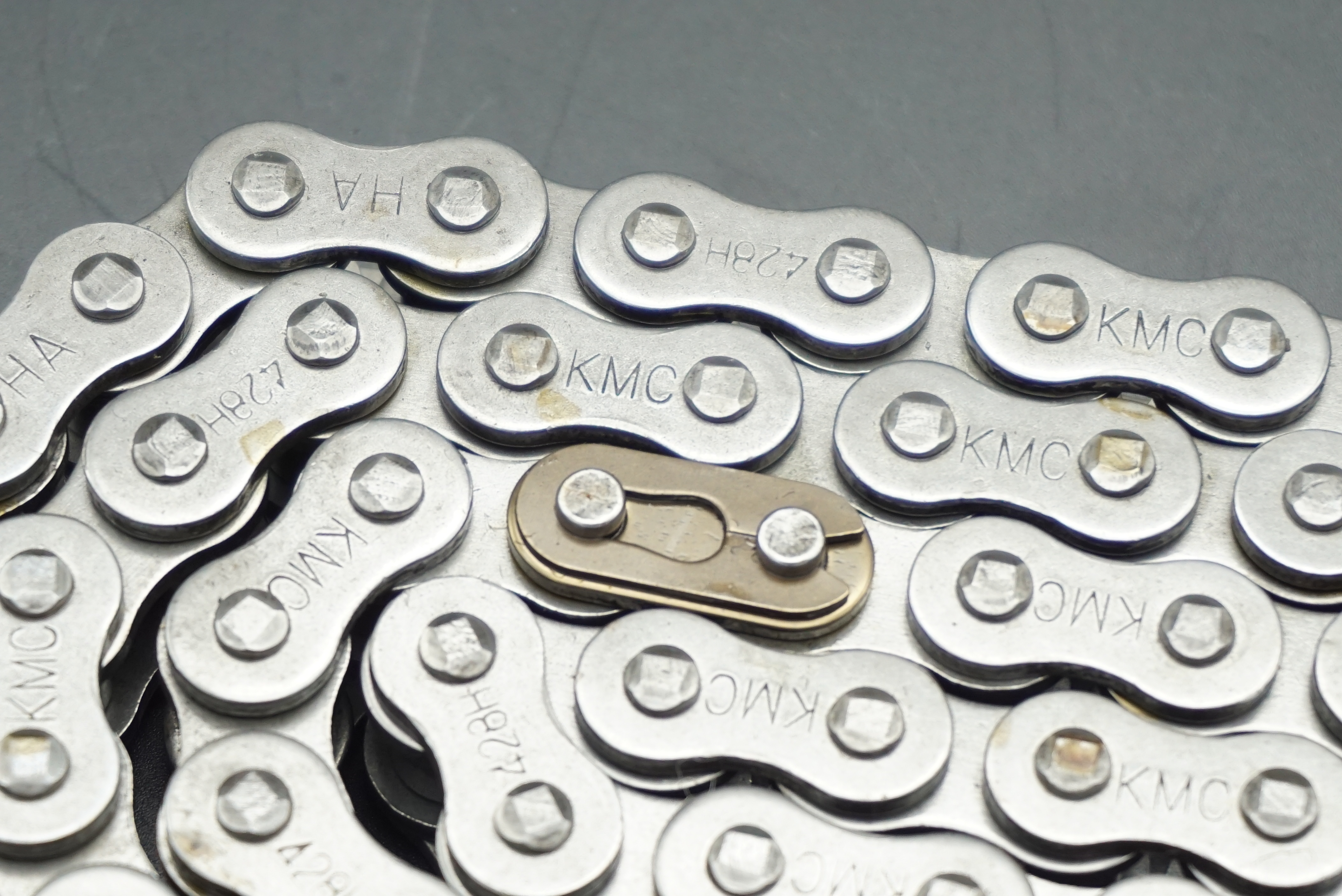

1. Galveno izmēru definīcija Rullīšu ķēžu izmēru pielaides ir saistītas ar to galvenajām sastāvdaļām. Galvenie izmēri ietver šādas kategorijas, kas ir arī pielaides kontroles galvenie objekti:
* **Solis (P):** Taisnvirziena attālums starp divu blakus esošu tapu centriem. Šis ir vissvarīgākais rullīšu ķēdes izmēru parametrs, kas tieši nosaka sazobes precizitāti ar zobratu. Piemēram, 12B tipa divrindu rullīšu ķēdes standarta solis ir 19,05 mm (dati iegūti no nozares standarta parametriem). Novirzes no soļa pielaides tieši novedīs pie pārmērīgas vai nepietiekamas sazobes klīrensa.
Rullīšu ārējais diametrs (d1): Rullīšu maksimālais diametrs, kam precīzi jāatbilst ķēdes rata zobu rievai, lai transmisijas laikā nodrošinātu vienmērīgu kontaktu.
Iekšējās saites iekšējais platums (b1): attālums starp ķēdes plāksnēm abās iekšējās saites pusēs, kas ietekmē veltņa elastīgo rotāciju un montāžas precizitāti ar tapu.
Tapas diametrs (d2): Tapas nominālais diametrs, kura pielaide ķēdes plāksnes caurumam tieši ietekmē ķēdes stiepes izturību un nodilumizturību.
Ķēdes plāksnes biezums (s): ķēdes plāksnes nominālais biezums, kura pielaides kontrole ietekmē ķēdes nestspēju un konstrukcijas stabilitāti.
2. Pielaižu būtība un nozīme Izmēru pielaide attiecas uz pieļaujamo izmēru variāciju diapazonu, t. i., starpību starp “maksimālo robežizmēru” un “minimālo robežizmēru”. Rullīšu ķēdēm pielaide nav vienkārši “pieļaujamā kļūda”, bet gan zinātnisks standarts, kas līdzsvaro ražošanas procesus un lietošanas prasības, vienlaikus nodrošinot produkta savstarpēju aizvietojamību un pielāgojamību: Pārāk brīva pielaide: Tas rada nevienmērīgu ķēdes un zobrata sazobes atstarpi, izraisot vibrāciju, troksni un pat zobu izlaišanu darbības laikā, saīsinot transmisijas sistēmas kalpošanas laiku; Pārāk liela pielaide: Tas ievērojami palielina ražošanas izmaksas un praktiskos pielietojumos ir pakļauts iestrēgšanai apkārtējās vides temperatūras izmaiņu vai neliela nodiluma dēļ, tādējādi ietekmējot praktiskumu.
II. Detalizēts galveno starptautisko rullīšu ķēžu izmēru pielaides standartu skaidrojums Globālā rullīšu ķēžu nozare ir izveidojusi trīs galvenās starptautisko standartu sistēmas: ANSI (Amerikas standarts), DIN (Vācijas standarts) un ISO (Starptautiskā standartizācijas organizācija). Dažādiem standartiem ir atšķirīga uzmanība attiecībā uz pielaides precizitāti un piemērojamiem scenārijiem, un tie visi tiek plaši izmantoti globālajā rūpnieciskajā ražošanā.
1. ANSI standarts (Amerikas nacionālais standarts)
Pielietojuma joma: galvenokārt izmanto Ziemeļamerikas tirgū un lielākajā daļā rūpniecisko transmisiju scenāriju visā pasaulē, īpaši motociklos, vispārējā mehānismā un automatizētās iekārtās.
Galvenās tolerances prasības:
* **Soļa pielaide:** Uzsverot transmisijas precizitāti, A sērijas īsa soļa rullīšu ķēdēm (piemēram, 12A, 16A utt.) viena soļa pielaide parasti tiek kontrolēta ±0,05 mm robežās, un kumulatīvajai pielaidei vairākos soļos jāatbilst ANSI B29.1 standartiem.
* **Rullīšu ārējā diametra pielaide:** Piemēram, izmantojot konstrukciju “augšējā novirze ir 0, apakšējā novirze ir negatīva”, 16A rullīšu ķēdes standarta rullīšu ārējais diametrs ir 22,23 mm, ar pielaides diapazonu parasti no 0 līdz -0,15 mm, nodrošinot ciešu piegulšanu zobrata zobiem.
Galvenās priekšrocības: augsta izmēru standartizācijas pakāpe, spēcīga savstarpēja aizvietojamība un pielaides dizains, kas līdzsvaro precizitāti un izturību, piemērots ātrgaitas, vidējas un lielas slodzes pārraides prasībām. Tas tieši atspoguļo tā galveno priekšrocību – “precīzu izmēru un pielaidi” (atvasināta no nozares standarta raksturlielumiem).
2. DIN standarts (Vācijas rūpniecības standarts)
Pielietojuma joma: Dominē Eiropas tirgū, ar ievērojamiem pielietojumiem precīzijas mašīnās, augstas klases transmisijas iekārtās un autobūves nozarē — jomās ar stingrām precizitātes prasībām.
Galvenās tolerances prasības:
* Iekšējās saites platuma pielaide: kontrolēta ar precizitāti, kas pārsniedz ANSI standartus. Piemēram, 08B rūpnieciskās transmisijas divrindu ķēdes iekšējās saites platuma standarta vērtība ir 9,53 mm, ar pielaides diapazonu tikai ±0,03 mm, nodrošinot vienmērīgu atstarpi starp veltņiem, ķēdes plāksnēm un tapām, samazinot ekspluatācijas nodilumu.
* Tapas diametra pielaide: Izmanto konstrukciju ar "apakšējo novirzi 0 un augšējo novirzi pozitīvu", veidojot pārejas savienojumu ar ķēdes plāksnes caurumiem, uzlabojot ķēdes stiepes izturību un montāžas stabilitāti.
Galvenās priekšrocības: uzsver precīzu izmēru koordināciju visos izmēros, kā rezultātā tiek panākts šaurāks pielaides diapazons. Piemērots zema trokšņa, augstas precizitātes un ilga kalpošanas laika pārraides scenārijiem, bieži tiek izmantots automatizētās ražošanas līnijās ar ārkārtīgi augstām darbības stabilitātes prasībām.
3. ISO standarts (Starptautiskās standartizācijas organizācijas standarts)
Pielietojuma joma: Globāli piemērojams saskaņots standarts, kas izstrādāts, lai apvienotu ANSI un DIN standartu priekšrocības. Piemērots pārrobežu tirdzniecībai, starptautiskiem sadarbības projektiem un iekārtām, kurām nepieciešama globāla iegāde.
Galvenās tolerances prasības:
Soļa pielaide: Izmantojot viduspunktu starp ANSI un DIN vērtībām, viena soļa pielaide parasti ir ±0,06 mm. Kumulatīvā pielaide palielinās lineāri ar soļu skaitu, balansēšanas precizitāti un izmaksām.
Kopējais dizains: Uzsverot “daudzpusību”, visas galvenās izmēru pielaides ir paredzētas “globālai savstarpējai aizvietojamībai”. Piemēram, tādus parametrus kā divkāršā soļa veltņu ķēžu soļa pielaide un veltņa ārējā diametra pielaide var pielāgot zobratiem, kas atbilst gan ANSI, gan DIN standartiem.
Galvenās priekšrocības: Augsta saderība, kas samazina pārrobežu iekārtu saskaņošanas saderības riskus. Plaši izmanto lielās iekārtās, piemēram, lauksaimniecības mašīnās, ostu mašīnās un celtniecības mašīnās.
Trīs galveno standartu pamatparametru salīdzinājums (piemēram, īsa soļa vienrindas rullīšu ķēde)
Izmēru parametri: ANSI standarts (12A), DIN standarts (12B), ISO standarts (12B-1)
Piķis (P): 19,05 mm 19,05 mm 19,05 mm
Piķa pielaide: ±0,05 mm ±0,04 mm ±0,06 mm
Rullīšu ārējais diametrs (d1): 12,70 mm (0~-0,15 mm) 12,70 mm (0~-0,12 mm) 12,70 mm (0~-0,14 mm)
Iekšējais soļa platums (b1): 12,57 mm (±0,08 mm) 12,57 mm (±0,03 mm) 12,57 mm (±0,05 mm)
III. Izmēru pielaižu tieša ietekme uz rullīšu ķēdes veiktspēju
Rullīšu ķēžu izmēru pielaide nav atsevišķs parametrs; tās precizitātes kontrole ir tieši saistīta ar transmisijas sistēmas galveno veiktspēju, kas īpaši atspoguļojas šādos četros aspektos:
1. Pārraides precizitāte un stabilitāte
Zobu soļa tolerance ir galvenais faktors, kas ietekmē pārraides precizitāti: ja soļa novirze ir pārāk liela, ķēdes un zobrata saķeršanās laikā rodas "zobu neatbilstība", kas noved pie pārraides attiecības svārstībām, kas izpaužas kā iekārtu vibrācija un nestabils izejas griezes moments; savukārt precīza soļa tolerance nodrošina, ka katrs ķēdes posmu komplekts perfekti atbilst zobrata zobu rievām, panākot vienmērīgu pārraidi, īpaši piemērots precīzijas darbgaldiem, automatizētām konveijeru līnijām un citiem scenārijiem ar augstām precizitātes prasībām.
2. Nodiluma ilgums un apkopes izmaksas Nepareizas pielaides veltņa ārējā diametrā un iekšējā platumā novedīs pie nevienmērīga spēka uz veltni zobu rievās, kā rezultātā radīsies pārmērīgs lokāls spiediens, paātrinās veltņa un ķēdes rata zobu nodilums, kā arī saīsinās ķēdes kalpošanas laiks. Pārmērīgas pielaides starp tapu un ķēdes plāksnes caurumu izraisīs tapas šūpošanos caurumā, radot papildu berzi un troksni un pat izraisot "vaļīgu ķēdes posmu" defektus. Pārmērīgas pielaides ierobežos ķēdes posmu elastību, palielinās pārvades pretestību un līdzīgi paātrina nodilumu.
3. Montāžas savietojamība un savstarpēja aizvietojamība Standartizēta pielaides kontrole ir priekšnoteikums rullīšu ķēžu savstarpējai aizvietojamībai: ANSI, DIN vai ISO standartiem atbilstošas rullīšu ķēdes var nemanāmi pielāgot jebkura zīmola zobratiem un savienotājiem (piemēram, nobīdītiem posmiem) ar tādu pašu standartu bez papildu pielāgojumiem, ievērojami uzlabojot iekārtu apkopes un nomaiņas efektivitāti un samazinot krājumu izmaksas.
4. Trokšņa līmenis un enerģijas patēriņš Augstas pielaides rullīšu ķēdēm ir minimāli triecieni un vienmērīga berzes pretestība darbības laikā, efektīvi samazinot transmisijas troksni. Turpretī ķēdes ar lielākām pielaidēm rada augstfrekvences trieciena troksni nevienmērīgas sazobes dēļ. Turklāt papildu berzes pretestība palielina enerģijas patēriņu, ievērojami palielinot ilgtermiņa ekspluatācijas izmaksas.
IV. Rullīšu ķēdes izmēru pielaides pārbaudes un verifikācijas metodes
Lai nodrošinātu, ka rullīšu ķēde atbilst pielaides standartiem, ir nepieciešama verifikācija, izmantojot profesionālas pārbaudes metodes. Galvenie pārbaudes punkti un metodes ir šādas:
1. Galvenās pārbaudes iekārtas
Stieņa pārbaude: Izmantojiet soļa mērītāju, digitālo suportmēru vai lāzera tālmēru, lai izmērītu vairāku secīgu ķēdes posmu soli un aprēķinātu vidējo vērtību, lai noteiktu, vai tas atbilst standarta diapazonam.
Veltņa ārējā diametra pārbaude: Izmantojiet mikrometru, lai izmērītu diametru dažādos veltņa šķērsgriezumos (vismaz 3 punktos), lai pārliecinātos, ka visi mērījumi ir pielaides diapazonā.
Iekšējās saites iekšējā platuma pārbaude: izmantojiet aizbāžņa mērierīci vai iekšējo mikrometru, lai izmērītu iekšējo attālumu starp iekšējās saites ķēdes plākšņu abām pusēm, lai izvairītos no pielaides, kas pārsniedz standartu ķēdes plāksnes deformācijas dēļ.
Vispārējās precizitātes pārbaude: Uzmontējiet ķēdi uz standarta ķēdes rata un veiciet tukšgaitas testu, lai novērotu, vai nerodas iesprūšana vai vibrācija, tādējādi palīdzot noteikt, vai pielaide atbilst faktiskajām pielietojuma prasībām.
2. Pārbaudes piesardzības pasākumi
Pārbaude jāveic istabas temperatūrā (parasti 20 ± 5 ℃), lai izvairītos no ķēdes termiskās izplešanās un saraušanās temperatūras izmaiņu dēļ, kas varētu ietekmēt mērījumu precizitāti.
Daudzposmu ķēdēm jāpārbauda “kumulatīvā pielaide”, t. i., kopējā garuma novirze no standarta kopējā garuma, lai nodrošinātu atbilstību standarta prasībām (piemēram, ANSI standarts pieprasa kumulatīvo soļa pielaidi, kas nepārsniedz ±5 mm 100 ķēdes posmiem).
Testa paraugi jāizvēlas nejauši, lai izvairītos no sprieduma neobjektivitātes viena produkta nejaušu kļūdu dēļ.
V. Pielaides standartu atlases principi un piemērošanas ieteikumi
Piemērota rullīšu ķēdes pielaides standarta izvēle prasa visaptverošu novērtējumu, pamatojoties uz pielietojuma scenāriju, aprīkojuma prasībām un globālās piegādes ķēdes vajadzībām. Galvenie principi ir šādi:
1. Atbilstība pēc lietojumprogrammas scenārija
Liels ātrums, vidēja līdz liela slodze, precīza transmisija: priekšroka tiek dota DIN standartam, piemēram, precīzijas darbgaldiem un ātrgaitas automatizētām iekārtām.
Vispārējā rūpnieciskā transmisija, motocikli, parastā tehnika: ANSI standarts ir visrentablākā izvēle, pateicoties spēcīgai pielāgošanās spējai un zemām uzturēšanas izmaksām.
Daudznacionāls atbalsta aprīkojums, lauksaimniecības tehnika, liela celtniecības tehnika: ISO standarts nodrošina globālu savstarpēju aizvietojamību un samazina piegādes ķēdes riskus.
2. Precizitātes un izmaksu līdzsvarošana
Pielaides precizitāte ir pozitīvi korelēta ar ražošanas izmaksām: DIN standarta precizitātes pielaides rada augstākas ražošanas izmaksas nekā ANSI standarti. Akla pārmērīgi stingru pielaižu ievērošana parastos rūpnieciskos apstākļos noved pie izmaksu izšķērdēšanas; turpretī brīvāku pielaides standartu izmantošana augstas precizitātes iekārtām var ietekmēt iekārtu veiktspēju un kalpošanas laiku.
3. Saskaņotie komponentu standarti
Rullīšu ķēžu pielaides standartiem jābūt saskaņotiem ar atbilstošu komponentu, piemēram, zobratu un piedziņas vārpstu, standartiem: Piemēram, iekārtām, kas izmanto ANSI standarta zobratus, jābūt savienotām pārī ar ANSI standarta veltņu ķēdēm, lai izvairītos no sliktas sazobes nesaderīgu pielaides sistēmu dēļ.
Secinājums
Rullīšu ķēžu izmēru pielaides standarti ir rūpnieciskās transmisijas jomā pastāvošās "precīzas koordinācijas" pamatprincips. Trīs galveno starptautisko standartu — ANSI, DIN un ISO — izveide atspoguļo globālās nozares gudrības apkopojumu precizitātes, izturības un savstarpējas aizvietojamības līdzsvarošanā. Neatkarīgi no tā, vai esat iekārtu ražotājs, pakalpojumu sniedzējs vai pircējs, dziļa pielaides standartu pamatprasību izpratne un atbilstošas standartu sistēmas izvēle, pamatojoties uz pielietojuma scenāriju, ir būtiska, lai maksimāli palielinātu rullīšu ķēžu transmisijas efektivitāti un uzlabotu iekārtu stabilitāti un kalpošanas laiku.
